Контрольное устройство "Меркурий ТА-001" – технические характеристики и функциональность
Конструкция и установка
Устройство предназначено для монтажа в штатное гнездо автомагнитолы (стандарт DIN ISO 7736).

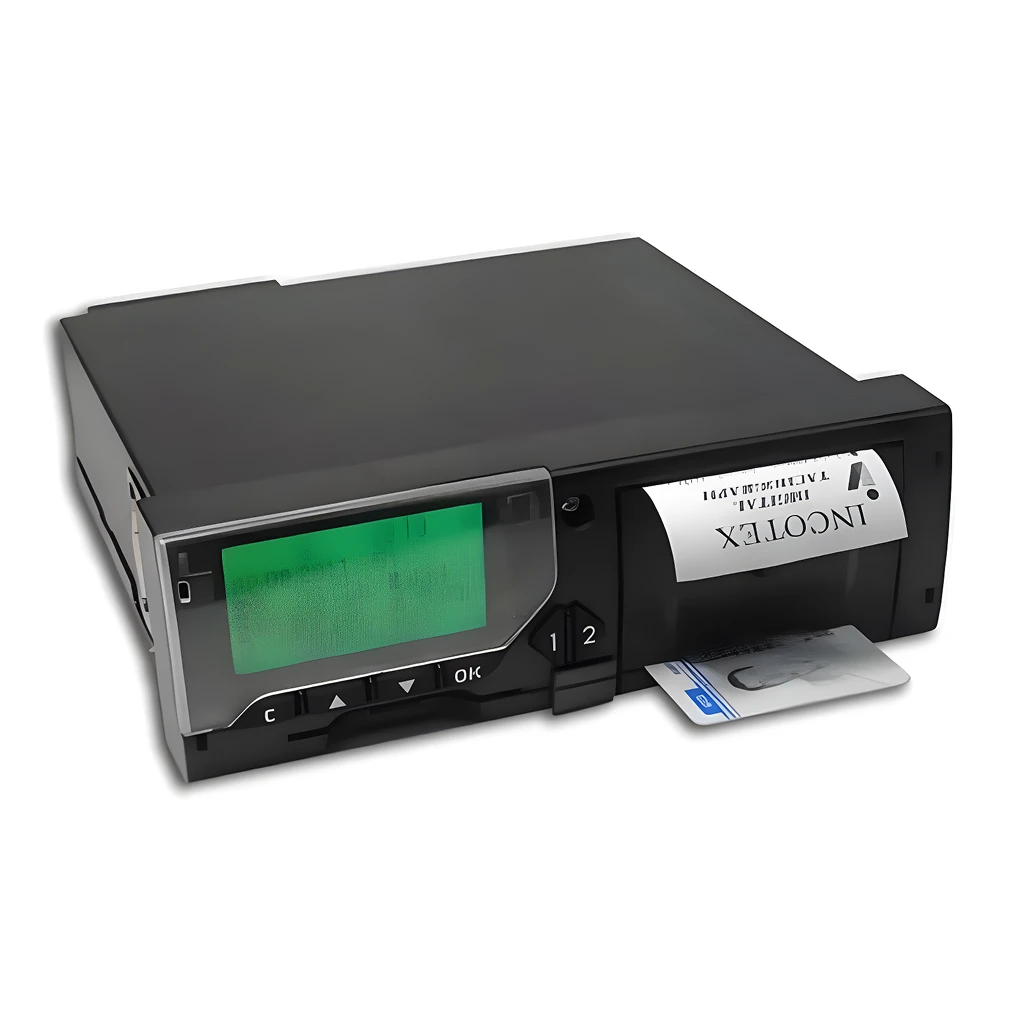

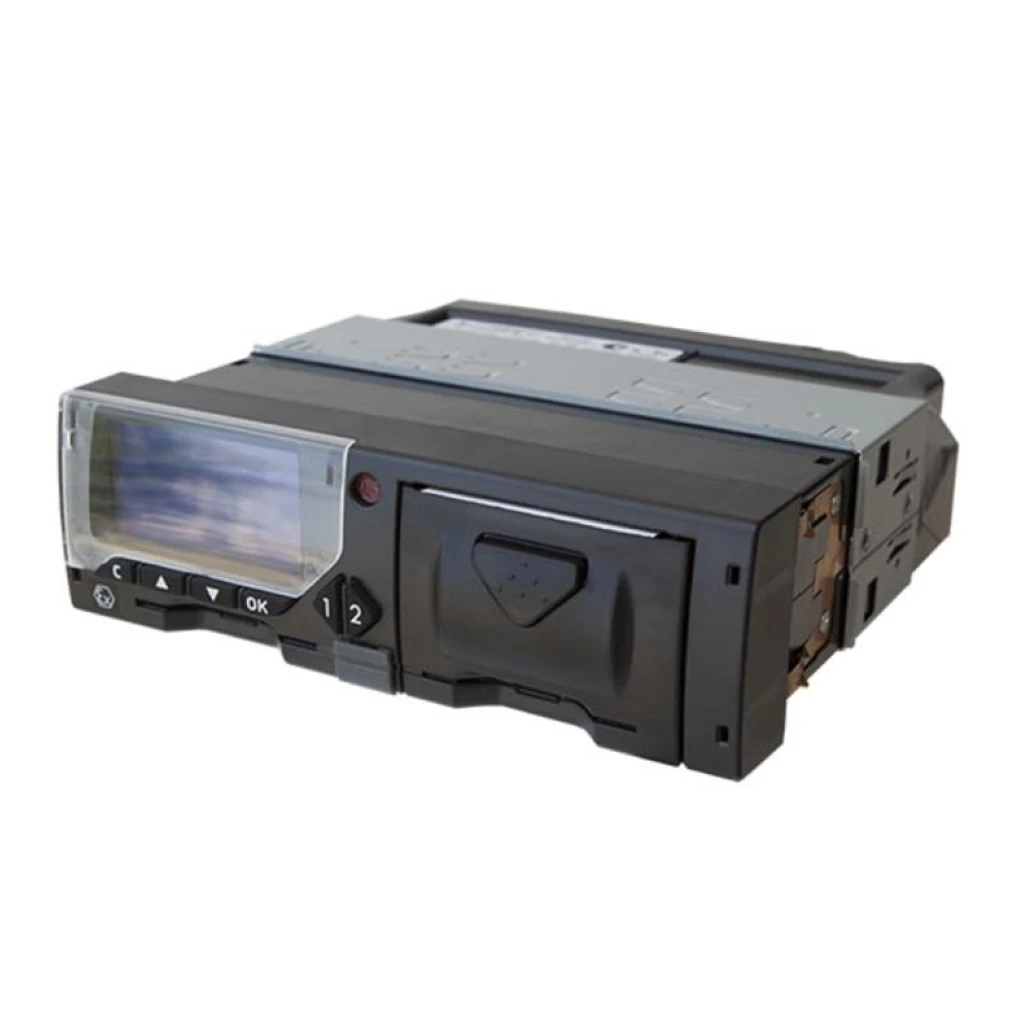

Основные компоненты:
-
Блок сбора, обработки и хранения данных
-
Два слота для карт (водителя, предприятия, мастерской, контролёра)
-
Графический дисплей
-
Термопринтер для печати данных
-
Клавиатура управления
Датчики и модули:
-
ГЛОНАСС/GPS/Galileo – отслеживание местоположения
-
Трёхосевой акселерометр – контроль движения ТС
-

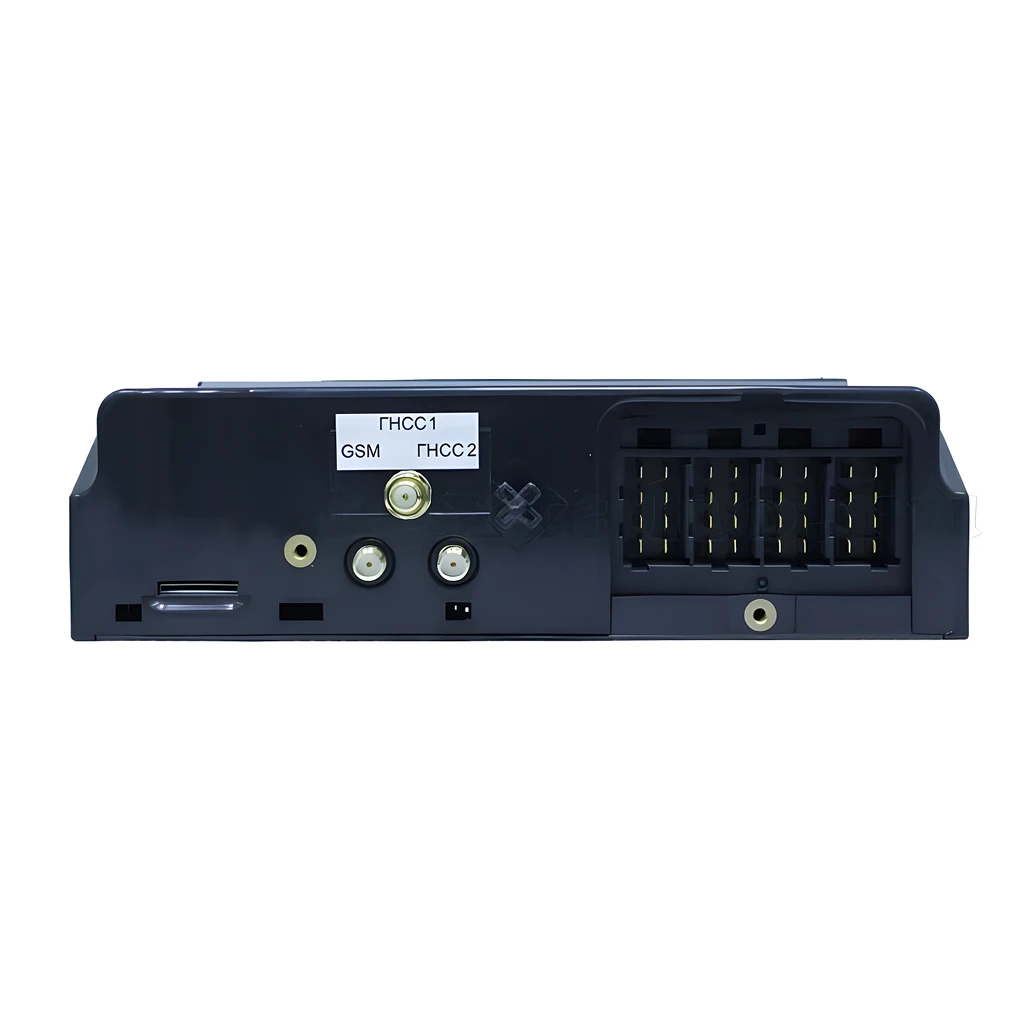

Поддержка подключения:
-
Штатного датчика скорости
-
Интеллектуальных датчиков (Siemens VDO KITAS 2171, Actia IS2000 SMARTACH LXRY и аналогов)
-
USB-разъём для выгрузки данных
Основные функции
✔ Регистрация и контроль:
-
Скорость, пройденный путь, время вождения
-
Периоды труда и отдыха водителя
-
Нарушения режимов работы
-
Перебои в питании (от 100 мс)
✔ Мониторинг и передача данных:
✔ Предупреждения и безопасность:
-
Оповещения о превышении скорости и времени вождения
-
Звуковые и визуальные сигналы (длительность ≥10 сек.)
-
Защита от несанкционированного доступа
Технические параметры
-
Память:
-
Точность измерений:
-
Печатающее устройство:
-
Электропитание:
Условия эксплуатации
-
Температурный режим: -40°C…+70°C
-
Влажность: до 95% (при +40°C)
-
Вибрации: до 10 мм (11 Гц)
-
Срок службы: ≥8 лет или 150 000 км
-
Габариты: ≤210×190×60 мм
-
Масса: ≤1,2 кг
Степень защиты: IP40 (ГОСТ 14254)
Режимы работы
-
Операционный – стандартное использование
-
Калибровка – настройка параметров
-
Контроль – проверка данных
-
Предприятие – доступ для администрации
Управление режимами осуществляется с помощью электронных карт (водителя, предприятия и др.).
Применение:
Надёжность:
Устройство обеспечивает полный контроль за режимом труда и отдыха водителей с высокой точностью и надёжностью.
Характеристики:
| Величина | Значение |
| Диапазон измерения пути, км: | 0-9 999 999,9 |
| Разрешение, км: | 0,1 |
| Диапазон расчета скорости, км/час: | 0-220 |
| Количество дней записи и хранения информации о действиях водителей: | 365 |
| Индикация: | Графический ЖКИ, 128х64 точки, с подсветкой |
| Ширина и диаметр термобумаги, мм: | 57,5/30 |
| Скорость печати, мм/сек: | 80 |
| Диапазон напряжения питания, В: | 8-40 |
| Потребляемая мощность, не более: | 15 Вт |
| Навигационная система: | ГЛОНАСС/GPS |
| Интерфейсы: | USB, GPRS |
| Наличие СКЗИ: | Встроенный модуль НКМ |
| Условия эксплуатации КУ: | |
| - температура воздуха, °С: | -40…70 |
| - относительная влажность воздуха при температуре (40±2) °С, %: | 95±3 |
| - вибрация с амплитудой 10 мм при частоте, Гц: | 11 |
| Гарантированная работа печатающего устройства в диапазоне температуры воздуха, °С: | -20…70 |
| Гарантированная работа индикации в диапазоне температуры воздуха, °С: | -20…70 |
| Габариты, мм: | 210х190х65 |
| Вес, кг: | 0,7 |
Характеристики
| Производитель: | Инкотекс |
| Код товара: | 25-0014-0021 |
Документация
