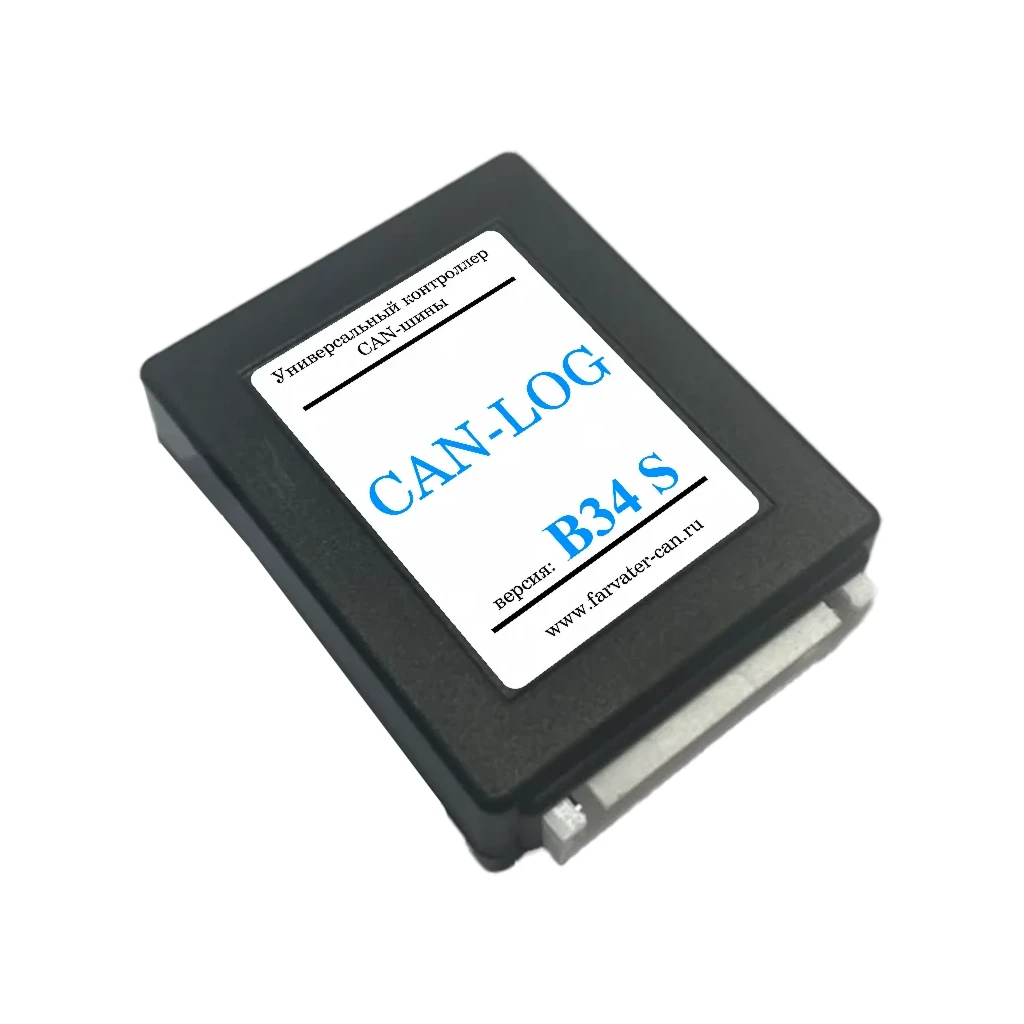

Новый модуль разработан на смену моделей серии P (текстовый протокол) и серии B (бинарный V2). Работает в бинарном протоколе V4. Благодаря новому процессору осуществлена поддержка одновременного чтения трех CAN шин.
CAN-LOG предназначен для чтения CAN-шины т/с с целью получения их эксплуатационно - технических параметров. Используется для работы в мониторинговых системах, протокол работы которых согласован с протоколом* контроллера.
Важно! Чтение заявленных параметров обусловлено наличием таковых в CAN-шине самого транспортного средства.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Напряжение питания, постоянно | +9...40 V |
| |
| Ток потребления (в активном режиме) | не более 50 мА |
| |
| Ток потребления (в пассивном режиме) | не более 2 мА |
| |
| Уровень сигнала RS232 TX | +/- 5 V |
| |
| Уровень сигнала RS232 RX | +/- от 3 до 15 V |
| |
| Скорость передачи данных | 9 600 бит/сек. |
| |
| Интервал выдачи данных* | 1 сек. (по умолчанию), 30 сек., 60 сек. |
| |
| Диапазон эксплуатационных температур | -40...+85 °С |
| |
| Допустимая влажность | от 0 до 85% |
| |
*В модуле предусмотрена возможность увеличить интервал выдачи данных до 30 или 60 сек.
- для увеличения интервала выдачи данных до 30 сек., необходимо после ввода номера программы для а/м, ввести программу 11997
- для увеличения интервала выдачи данных до 60 сек., необходимо после ввода номера программы для а/м, ввести программу 11996
Для восстановления заводских настроек (интервал выдачи данных - 1 сек.), достаточно заново ввести номер основной программы для автомобиля.
Документация
Руководство по эксплуатации CAN-LOG B34 1.80 мб СКАЧАТЬ Мы установили систему спутникового мониторинга ГЛОНАСС на четыре автомобиля нашей компании и результатом очень довольны! Система работает четко и без сбоев. Особенно хотим отметить оперативность и внимательность службы поддержки и менеджеров компании «Ставтрэк»: всегда на связи, доступно и прозрачно отвечают на любые вопросы. Спасибо за качественную работу!
